本篇是 Perfetto 系列文章的第七篇，主要介绍 Android App 中的 MainThread 和 RenderThread，也就是大家熟悉的主线程和渲染线程。文章会从 Perfetto 的角度来看 MainThread 和 RenderThread 的工作流程，涉及卡顿、软件渲染、掉帧计算等相关知识。

随着 Google 正式推出 Perfetto 工具替代 Systrace，Perfetto 在性能分析领域已经成为主流选择。本文将结合 Perfetto 的具体 trace 信息，帮助读者理解 MainThread 和 RenderThread 的完整工作流程，让你在使用 Perfetto 分析性能问题时能够：

• 准确识别关键 trace tag：知道 UI Thread、RenderThread 等关键线程的作用
• 理解帧渲染的完整流程：从 Vsync 信号到屏幕显示的每个步骤
• 定位性能瓶颈：通过 trace 信息快速找到卡顿和性能问题的根因

本文目录

• 系列文章目录
• 基于 Perfetto 的渲染流程分析
• 双线程渲染架构的演进
• 主线程的创建过程
• ActivityThread 的功能
• 渲染线程的创建和发展
• 性能
• Perfetto 独有的 FrameTimeline 功能
• Perfetto 中 Vsync 信号
• 参考
• 附件
• 关于我 && 博客

系列文章目录

1. Android Perfetto 系列目录
2. Android Perfetto 系列 1：Perfetto 工具简介
3. Android Perfetto 系列 2：Perfetto Trace 抓取
4. Android Perfetto 系列 3：熟悉 Perfetto View
5. Android Perfetto 系列 4：使用命令行在本地打开超大 Trace
6. Android Perfetto 系列 5：Android App 基于 Choreographer 的渲染流程
7. Android Perfetto 系列 6：为什么是 120Hz？高刷新率的优势与挑战
8. Android Perfetto 系列 7 - MainThread 和 RenderThread 解读
9. Android Perfetto 系列 8：深入理解 Vsync 机制与性能分析
10. Android Perfetto 系列 (九) - CPU 信息解读
11. 视频(B站) - Android Perfetto 基础和案例分享

如果大家还没看过 Systrace 系列，下面是传送门：

1. Systrace 系列目录 ： 系统介绍了 Perfetto 的前身 Systrace 的使用，并通过 Systrace 来学习和了解 Android 性能优化和 Android 系统运行的基本规则。
2. 个人博客 ：个人博客，主要是 Android 相关的内容，也放了一些生活和工作相关的内容。

欢迎大家在 关于我 页面加入微信群或者星球，讨论你的问题、你最想看到的关于 Perfetto 的部分，以及跟各位群友讨论所有 Android 开发相关的内容.

本文使用到的 Trace 文件我上传到了 Github ：https://github.com/Gracker/SystraceForBlog/tree/master/Android_Perfetto/demo_app_aosp_scroll.perfetto-trace ，需要的可以自取。

注：本文内容基于 Android 16 的最新渲染架构

基于 Perfetto 的渲染流程分析

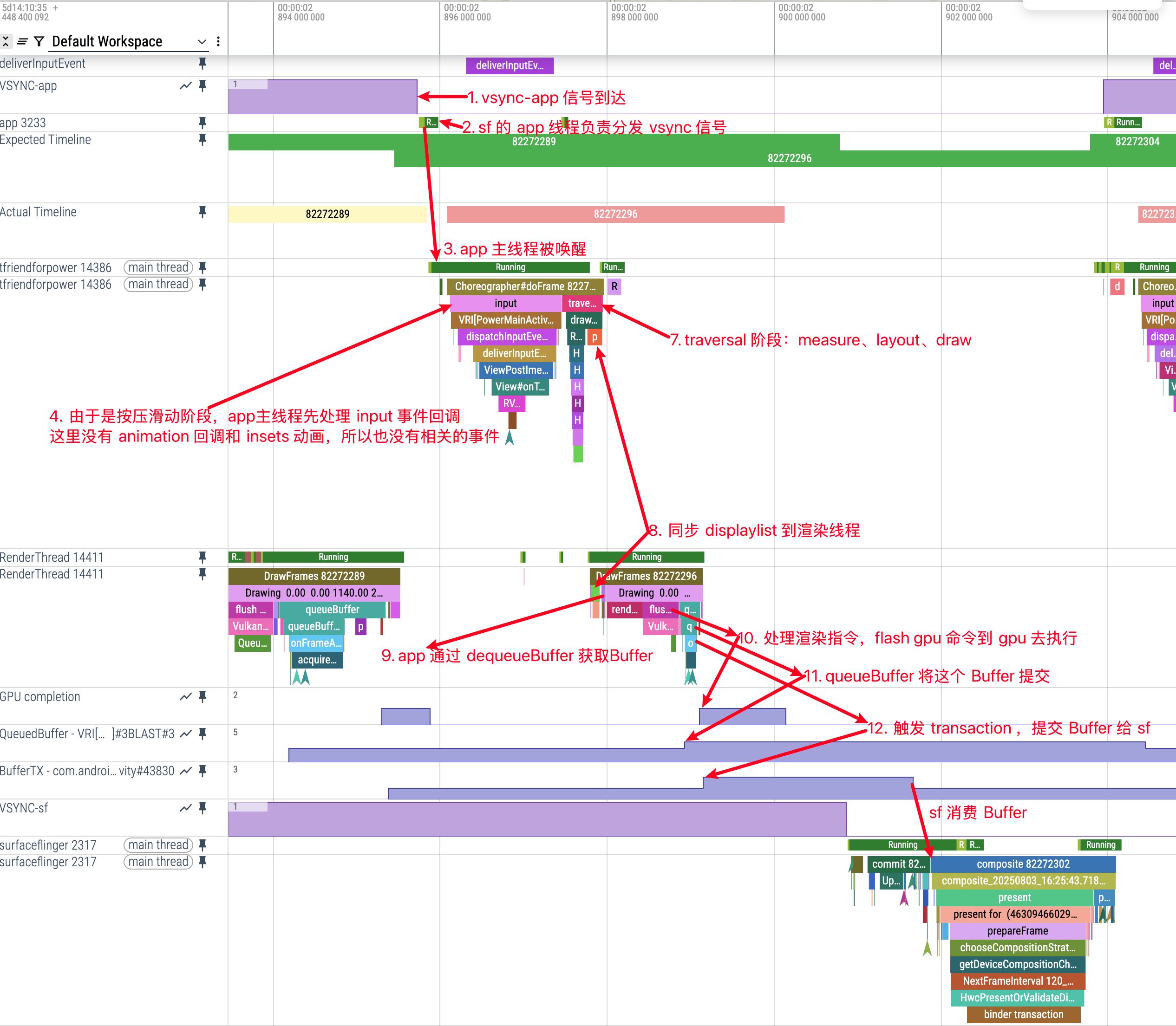

这里以滑动列表为例，我们通过 Perfetto 截取主线程和渲染线程一帧的工作流程(每一帧都会遵循这个流程，不过有的帧需要处理的事情多，有的帧需要处理的事情少)。在 Perfetto UI 中，重点观察 “UI Thread” 和 “RenderThread” 这两个线程的活动。

帧的概念和基本参数

在分析 Perfetto trace 之前，需要先了解帧（Frame）的基本概念。Android 系统按照固定的时间间隔刷新屏幕内容：

• 60Hz 设备：每 16.67ms 刷新一次，每秒 60 帧
• 90Hz 设备：每 11.11ms 刷新一次，每秒 90 帧
• 120Hz 设备：每 8.33ms 刷新一次，每秒 120 帧

在 Perfetto 中分析渲染性能时，需要重点关注以下两个线程：

• UI Thread：应用主线程，处理用户输入、业务逻辑、布局计算
• RenderThread：渲染线程，执行 GPU 渲染命令，与 SurfaceFlinger 交互

主线程和渲染线程的工作流程

通过上面的 Perfetto 截图，可以看到一帧完整的渲染流程。我们可以将 Perfetto 图想象成一条河流：主线程在上游处理逻辑，渲染线程在下游执行绘制。河流从左到右流动，每段代表一个步骤。

重要说明：并非每一帧都会执行所有步骤。Input、Animation、Insets Animation 这些回调是基于前一帧的状态决定当前帧是否执行，而 Traversal（measure、layout、draw）是每帧的核心流程。

通过以下描述，试着在脑中”播放”这个完整流程：

1. 主线程等待 Vsync 信号

• Perfetto trace: 主线程处于 Sleep 状态（显示为空闲块）
• 流程说明: 主线程等待垂直同步信号（Vsync）到来，这确保渲染与屏幕刷新率同步，避免画面撕裂

2. Vsync-app 信号传递过程

• Perfetto trace: vsync-app 相关事件，SurfaceFlinger app 线程活动
• 流程说明: 当硬件产生 Vsync 信号时，首先传递给 SurfaceFlinger。SurfaceFlinger 的 app 线程被唤醒，负责管理和分发 Vsync 信号给需要渲染的应用程序。这个中间层设计允许系统级的 Vsync 调度和优化

重要说明：

• Vsync-app 是按需申请的：只有 App 主动请求时才会收到 vsync-app 信号，不申请就没有
• 多 App 共享机制：同时可能有多个 App 申请 vsync-app 信号
• 信号归属问题：SurfaceFlinger 中的 vsync-app 信号可能是其他 App 申请的，当前分析的 App 如果没有申请，就不会有帧输出，这是正常现象

3. SurfaceFlinger 唤醒 App 主线程

• Perfetto trace: FrameDisplayEventReceiver.onVsync
• 流程说明: SurfaceFlinger 通过 FrameDisplayEventReceiver 机制将 Vsync 信号发送给已注册的 App。App 的 Choreographer 接收到信号后开始启动一帧绘制流程

4. 处理输入事件（Input）

• Perfetto trace: Input 块
• 流程说明: 仅在有输入事件时才执行，主要处理触摸、滑动等用户交互
• 触发条件:
  • 有 Input 回调：手指按压屏幕并滑动时（如列表滑动、页面拖拽）
  • 无 Input 回调：手指抬起后的惯性滑动阶段、静止状态
• 注意: Input 回调是由前一帧的用户交互行为决定是否在当前帧执行

5. 处理动画（Animation）

• Perfetto trace: Animation 块
• 流程说明: 仅在有动画需要更新时才执行，更新动画状态和当前帧的动画值
• 触发条件:
  • 有 Animation 回调：惯性滑动阶段、属性动画运行时、列表 item 创建和内容变化、页面转场动画等
  • 无 Animation 回调：界面静止状态、纯 Input 交互阶段（无动画效果时）
• 注意: Animation 回调同样由前一帧 post 的回调决定当前帧是否执行

6. 处理 Insets 动画

• Perfetto trace: Insets Animation 块
• 流程说明: 仅在有窗口插入变化时才执行，处理窗口边界动画
• 触发条件:
  • 有 Insets Animation 回调：键盘弹出/收起、状态栏显示/隐藏、导航栏变化等
  • 无 Insets Animation 回调：窗口边界稳定状态，大部分普通交互场景

7. Traversal（测量、布局、绘制准备）

• Perfetto trace: performTraversals, measure, layout, draw
• 流程说明: Android UI 渲染的三大核心流程，每一帧都会执行这个完整的流程：

7.1 Measure（测量阶段）

• 作用: 确定每个 View 的尺寸大小
• 过程: 从根 View 开始，递归测量所有子 View 的宽高
• 关键概念:
  • MeasureSpec：封装了父容器对子 View 的尺寸要求（EXACTLY、AT_MOST、UNSPECIFIED）
  • onMeasure()：每个 View 重写此方法来实现自己的测量逻辑
• Perfetto 中的表现: measure 事件，耗时取决于 View 层级复杂度

7.2 Layout（布局阶段）

• 作用: 确定每个 View 在父容器中的位置坐标
• 过程: 基于 Measure 阶段的结果，为每个 View 分配实际的显示位置
• 关键概念:
  • layout(left, top, right, bottom)：设置 View 的四个边界坐标
  • onLayout()：ViewGroup 重写此方法来确定子 View 的位置
• Perfetto 中的表现: layout 事件，通常比 measure 更快

7.3 Draw（绘制阶段）

• 作用: 将 View 的内容绘制到画布上
• 现代实现: 不直接绘制像素，而是构建 DisplayList（绘制指令列表）
• 关键流程:
  • draw(Canvas)：绘制 View 自身内容
  • onDraw(Canvas)：子类重写实现具体绘制逻辑
  • dispatchDraw(Canvas)：ViewGroup 用来绘制子 View
• Perfetto 中的表现: draw 事件，在硬件加速下主要是构建 DisplayList

ViewRootImpl.performTraversals 核心代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

// frameworks/base/core/java/android/view/ViewRootImpl.java
private void performTraversals() {
    // ... 其他代码

    // 1. Measure 阶段
    if (mFirst || windowShouldResize || viewVisibilityChanged || params != null) {
        performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
    }

    // 2. Layout 阶段
    final boolean didLayout = layoutRequested && (!mStopped || mReportNextDraw);
    if (didLayout) {
        performLayout(lp, mWidth, mHeight);
    }

    // 3. Draw 阶段
    if (!performRequestedAction(mAttachInfo, mFirst)) {
        if (mFirst || viewVisibilityChanged) {
            performDraw();
        }
    }
}

注：实际 AOSP 源码中 performTraversals 的条件判断更为复杂，会涉及 mFirst、mAdded、mWindowShouldResize 以及各种 dirty 状态标记，但以上代码清晰地展示了其核心的 Measure、Layout、Draw 三阶段流程。

三阶段的执行条件：

• Measure: 当窗口大小变化、首次创建或者视图可见性变化时执行
• Layout: 当布局被请求且应用未停止时执行
• Draw: 当有绘制请求或者是首次绘制、视图可见性变化时执行

8. 同步 DisplayList 到渲染线程

• Perfetto trace: syncAndDrawFrame，可见 “sync” 或 “syncAndDrawFrame” 事件（通常显示为主线程向渲染线程的数据传递点）
• 流程说明: 主线程通过 syncAndDrawFrame 将构建好的 DisplayList（包含 RenderNode 树、视图属性如变换矩阵、透明度和裁剪区域，以及共享资源如纹理）传递给渲染线程。这个同步过程是硬件加速的核心，确保渲染线程获得完整的绘制指令。同步完成后，主线程立即释放资源（可继续处理其他消息、IdleHandler 或进入 Sleep 等待下一个 Vsync），而渲染线程独立接管后续的 GPU 渲染工作。

9. 渲染线程获取 Buffer

• Perfetto trace: dequeueBuffer 块
• 流程说明: 渲染线程从 BlastBufferQueue（App 端管理的缓冲队列）通过 dequeueBuffer 获取一个可用缓冲区，作为渲染目标（framebuffer）。BlastBufferQueue 采用生产者-消费者模型，预先管理缓冲池以减少等待时间；如果无可用 Buffer，可能短暂等待或触发新 Buffer 创建。

10. 处理渲染指令并 flush 到 GPU

• Perfetto trace: drawing 相关块

• 流程说明: RenderThread（运行在 CPU 上）通过 HardwareRenderer 和 CanvasContext 处理从 UI thread 同步过来的 DisplayList，调用 OpenGL ES 或 Vulkan API 来准备绘制命令序列（如渲染视图的几何形状、纹理、着色效果）。这些命令被构建成命令缓冲区（command buffer），然后通过 flush 操作（例如 mRenderPipeline->flush()）提交到 GPU 驱动，同时生成 present fence 用于后续同步。GPU 异步执行这些指令，实际生成图像内容。

11. 提交 Buffer（可能 unsignaled）

• Perfetto trace: queueBuffer（可观察 acquireFence 状态）
• 流程说明: RenderThread 通过 queueBuffer 将渲染完成的 Buffer 提交回 BlastBufferQueue，此时 Buffer 可能携带 unsignaled 的 acquire fence（即 GPU 渲染命令尚未完全执行完毕）。这种异步提交机制有助于减少整体渲染延迟。

12. 触发 Transaction 到 SurfaceFlinger

• Perfetto trace: TransactionQueue 或 BLAST transaction 事件 ，一般在 queueBuffer 之后，有些 Trace 没有这个 Tag
• 流程说明: 在 queueBuffer 完成后，RenderThread 通过 applyPendingTransactions 将积累的 Transaction（包括 Buffer 更新、层属性变化等）批量发送给 SurfaceFlinger。SurfaceFlinger 处理这些 Transaction，根据 LatchUnsignaledConfig 策略（例如 AutoSingleLayer 配置）检查并可能 latch unsignaled buffer 以进一步优化延迟；如果配置禁用 unsignaled latch，则等待 fence signaled 确保 Buffer 就绪。随后，SurfaceFlinger 执行层合成（composite）并将最终图像显示到屏幕。

在 Perfetto 中识别不同的渲染模式：

• 手指滑动时：每帧都有 Input → Traversal → RenderThread 的完整链路
• 惯性滑动时：每帧都有 Animation → Traversal → RenderThread，没有 Input
• 静止状态时：偶尔出现 Animation → Traversal → RenderThread，没有 Input

软件绘制 vs 硬件加速

虽然现在基本都使用硬件加速渲染，但了解两种渲染模式的区别仍然有助于理解 Perfetto trace：

上面介绍的是基本的渲染流程，更详细的 Choreographer 原理可以参考 Android Perfetto 系列 5：Android App 基于 Choreographer 的渲染流程。

接下来我们重点讲解主线程和渲染线程的深入内容：

1. 主线程的发展
2. 主线程的创建
3. 渲染线程的创建
4. 主线程和渲染线程的分工

双线程渲染架构的演进

Android 的渲染系统经历了从单线程到双线程的重要演进过程。

单线程时代（Android 4.4 之前）

在早期的 Android 版本中，所有的 UI 相关工作都在主线程中执行：

• 处理用户输入事件
• 执行 measure、layout、draw
• 调用 OpenGL 进行实际绘制
• 与 SurfaceFlinger 交互

这种设计的问题：

1. 响应性差：主线程负载过重，容易出现 ANR
2. 性能瓶颈：CPU 和 GPU 无法并行工作
3. 帧率不稳定：复杂界面容易导致掉帧

双线程时代（Android 5.0 Lollipop 开始）

Android 5.0 引入了 RenderThread，实现渲染工作的分离：

主线程职责：

• 处理用户输入和业务逻辑
• 执行 View 的 measure、layout、draw
• 构建 DisplayList（绘制指令列表）
• 与渲染线程同步数据

渲染线程职责：

• 接收并处理 DisplayList
• 执行 OpenGL/Vulkan 渲染命令
• 管理纹理和渲染资源
• 与 SurfaceFlinger 交互

这种架构带来的优势：

1. 并行处理：主线程可以在渲染线程工作时处理下一帧
2. 响应性提升：主线程不再被渲染阻塞
3. 性能优化：GPU 资源得到更好利用

主线程的创建过程

Android App 的进程是基于 Linux 的，其管理也是基于 Linux 的进程管理机制，所以其创建也是调用了 fork 函数

frameworks/base/core/jni/com_android_internal_os_Zygote.cpp

1

pid_t pid = fork();

Fork 出来的进程，我们这里可以把他看做主线程，但是这个线程还没有和 Android 进行连接，所以无法处理 Android App 的 Message ；由于 Android App 线程运行基于消息机制 ，那么这个 Fork 出来的主线程需要和 Android 的 Message 消息绑定，才能处理 Android App 的各种 Message

这里就引入了 ActivityThread ，确切的说，ActivityThread 应该起名叫 ProcessThread 更贴切一些。ActivityThread 连接了 Fork 出来的进程和 App 的 Message ，他们的通力配合组成了我们熟知的 Android App 主线程。所以说 ActivityThread 其实并不是一个 Thread，而是他初始化了 Message 机制所需要的 MessageQueue、Looper、Handler ，而且其 Handler 负责处理大部分 Message 消息，所以我们习惯上觉得 ActivityThread 是主线程，其实他只是主线程的一个逻辑处理单元。

ActivityThread 的创建

App 进程 fork 出来之后，回到 App 进程，查找 ActivityThread 的 Main函数

com/android/internal/os/ZygoteInit.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

// Android 16 最新的 Zygote 初始化实现
static final Runnable childZygoteInit(
        int targetSdkVersion, String[] argv, ClassLoader classLoader) {
    RuntimeInit.Arguments args = new RuntimeInit.Arguments(argv);

    // 设置线程优先级
    if (args.niceName != null) {
        Process.setArgV0(args.niceName);
    }

    // 设置应用程序的调试模式
    if (args.invokeWith != null) {
        WrapperInit.execApplication(args.invokeWith,
                args.niceName, args.targetSdkVersion,
                VMRuntime.getCurrentInstructionSet(),
                null, args.remainingArgs);

        // Should not get here.
        throw new IllegalStateException("WrapperInit.execApplication unexpectedly returned");
    } else {
        ZygoteInit.zygoteInit(args.targetSdkVersion, args.disabledCompatChanges,
                args.remainingArgs, classLoader);
    }

    return RuntimeInit.findStaticMain(args.startClass, args.startArgs, classLoader);
}

这里的 startClass 就是 ActivityThread，找到之后调用，逻辑就到了 ActivityThread的main函数

android/app/ActivityThread.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

public static void main(String[] args) {
    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "ActivityThreadMain");

    // 1. 初始化 Looper、MessageQueue
    Looper.prepareMainLooper();

    // 2. 初始化 ActivityThread
    long startSeq = 0;
    if (args != null) {
        for (int i = args.length - 1; i >= 0; --i) {
            if (args[i] != null && args[i].startsWith(PROC_START_SEQ_IDENT)) {
                startSeq = Long.parseLong(
                        args[i].substring(PROC_START_SEQ_IDENT.length()));
            }
        }
    }
    ActivityThread thread = new ActivityThread();

    // 3. 主要是调用 AMS.attachApplicationLocked，同步进程信息，做一些初始化工作
    thread.attach(false, startSeq);

    // 4. 获取主线程的 Handler，这里是 H ，基本上 App 的 Message 都会在这个 Handler 里面进行处理
    if (sMainThreadHandler == null) {
        sMainThreadHandler = thread.getHandler();
    }

    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);

    // 5. 初始化完成，Looper 开始工作
    Looper.loop();

    throw new RuntimeException("Main thread loop unexpectedly exited");
}

注释里面都很清楚，这里就不详细说了，main 函数处理完成之后，主线程就算是正式上线开始工作.

ActivityThread 的功能

另外我们经常说的，Android 四大组件都是运行在主线程上的，其实这里也很好理解，看一下 ActivityThread 的 Handler 的 Message 就知道了

1
2
3
4
5
6
7

class H extends Handler { // 摘抄了部分，基于 Android 16 最新实现
    public static final int BIND_APPLICATION        = 110; // 应用启动
    public static final int CREATE_SERVICE          = 114; // 创建Service
    public static final int BIND_SERVICE            = 121; // 绑定Service
    public static final int RECEIVER                = 113; // 广播接收
    // ... 还有其他四大组件相关的消息类型
}

可以看到，进程创建、Activity 启动、Service 的管理、Receiver 的管理、Provider 的管理这些都会在这里处理，然后进到具体的 handleXXX

渲染线程的创建和发展

主线程讲完了我们来讲渲染线程，渲染线程也就是 RenderThread ，最初的 Android 版本里面是没有渲染线程的，渲染工作都是在主线程完成，使用的也都是 CPU ，调用的是 libSkia 这个库，RenderThread 是在 Android Lollipop 中新加入的组件，负责承担一部分之前主线程的渲染工作，减轻主线程的负担

软件绘制

我们一般提到的硬件加速，指的就是 GPU 加速，这里可以理解为用 RenderThread 调用 GPU 来进行渲染加速 。 硬件加速在目前的 Android 中是默认开启的， 所以如果我们什么都不设置，那么我们的进程默认都会有主线程和渲染线程(有可见的内容)。我们如果在 App 的 AndroidManifest 里面，在 Application 标签里面加一个

1

android:hardwareAccelerated="false"

我们就可以关闭硬件加速，系统检测到你这个 App 关闭了硬件加速，就不会初始化 RenderThread ，直接 cpu 调用 libSkia 来进行渲染。其 Trace 跟踪表现如下（资源比较老，用 Systrace 图示)

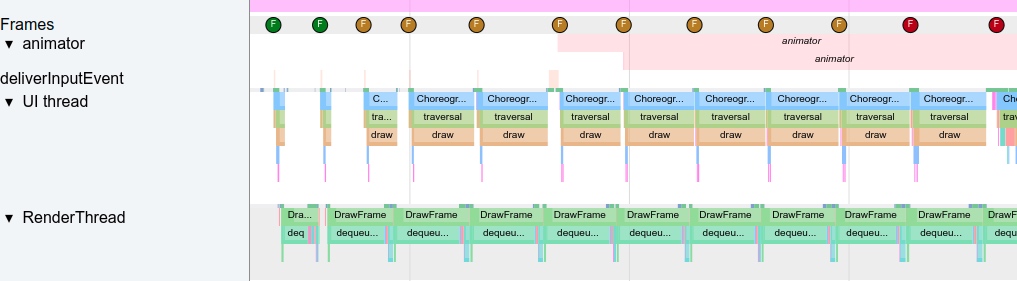

与这篇文章开头开启硬件加速的 Perfetto 图对比，可以看到主线程由于要进行渲染工作，所以执行的时间变长了，也更容易出现卡顿，同时帧与帧之间的空闲间隔也变短了，使得其他 Message 的执行时间被压缩。在 Perfetto 中，这种差异通过线程活动的时间长度和密集程度可以清晰地观察到。

硬件加速绘制

正常情况下，硬件加速是开启的，主线程的 draw 函数并没有真正的执行 drawCall ，而是把要 draw 的内容记录到 DisplayList 里面，通过 syncAndDrawFrame 将 DisplayList 同步到 RenderThread 中，一旦同步完成，主线程就可以被释放出来做其他的事情，RenderThread 则继续进行渲染工作。

渲染线程初始化

渲染线程初始化在真正需要 draw 内容的时候，一般我们启动一个 Activity ，在第一个 draw 执行的时候，会去检测渲染线程是否初始化，如果没有则去进行初始化

android/view/ViewRootImpl.java

1
2
3
4
5
6
7
8
9
10
11
12

// 渲染线程初始化
mAttachInfo.mThreadedRenderer.initializeIfNeeded(
        mWidth, mHeight, mAttachInfo, mSurface, surfaceInsets);

// 初始化 BlastBufferQueue - App 端缓冲区管理器
if (mBlastBufferQueue == null) {
    mBlastBufferQueue = new BLASTBufferQueue(mTag, mSurfaceControl,
        mSurfaceSize.x, mSurfaceSize.y,
        mWindowAttributes.format);
    mBlastBufferQueue.update(mSurfaceControl,
        mSurfaceSize.x, mSurfaceSize.y, mWindowAttributes.format);
}

这里创建的 BlastBufferQueue 将在后续的渲染过程中发挥关键作用：

• 为 RenderThread 提供高效的 Buffer 管理
• 支持批量 Transaction 提交，减少与 SurfaceFlinger 的交互开销
• 在 Perfetto 中可观察到 QueuedBuffer 指标的变化

后续直接调用 draw

android/graphics/HardwareRenderer.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

mAttachInfo.mThreadedRenderer.draw(mView, mAttachInfo, this);

void draw(View view, AttachInfo attachInfo, DrawCallbacks callbacks) {
    final Choreographer choreographer = attachInfo.mViewRootImpl.mChoreographer;
    choreographer.mFrameInfo.markDrawStart();

    // 更新 RootDisplayList，构建 RenderNode 树
    updateRootDisplayList(view, callbacks);

    // 处理动画 RenderNode
    if (attachInfo.mPendingAnimatingRenderNodes != null) {
        final int count = attachInfo.mPendingAnimatingRenderNodes.size();
        for (int i = 0; i < count; i++) {
            registerAnimatingRenderNode(
                    attachInfo.mPendingAnimatingRenderNodes.get(i));
        }
        attachInfo.mPendingAnimatingRenderNodes.clear();
        attachInfo.mPendingAnimatingRenderNodes = null;
    }

    // 同步并绘制帧，这里会触发 RenderThread 工作
    int syncResult = syncAndDrawFrame(choreographer.mFrameInfo);

    // 处理各种结果状态
    if ((syncResult & SYNC_LOST_SURFACE_REWARD_IF_FOUND) != 0) {
        setEnabled(false);
        attachInfo.mViewRootImpl.mSurface.release();
        attachInfo.mViewRootImpl.invalidate();
    }
    if ((syncResult & SYNC_REDRAW_REQUESTED) != 0) {
        attachInfo.mViewRootImpl.invalidate();
    }
}

上面的 draw 只是更新 DisplayList ，更新结束后，调用 syncAndDrawFrame ，通知渲染线程开始工作，主线程释放。在 syncAndDrawFrame 中完成了关键的 UI Thread 到 RenderThread 的数据同步过程。

UI Thread 与 RenderThread 的 DisplayList 同步机制

在 syncAndDrawFrame 这个关键函数中，发生了以下重要的同步操作：

1
2
3
4
5
6

// frameworks/base/libs/hwui/renderthread/RenderProxy.cpp
int RenderProxy::syncAndDrawFrame() {
    // 1. 将 UI Thread 的 DisplayList 同步到 RenderThread
    // 这里会把主线程构建的 RenderNode 树传递给渲染线程
    return mDrawFrameTask.drawFrame();
}

syncAndDrawFrame 的调用并非一个阻塞的同步过程，而是 UI 线程创建并派发一个 DrawFrameTask 到 RenderThread 的任务队列。这个 Task 封装了渲染这一帧所需的所有信息（主要是 RenderNode 树）。派发后，UI 线程就可以从渲染工作中解脱出来，处理其他事务。RenderThread 在自己的 Looper 中取出这个 Task 并执行，从而实现了两个线程的并行工作。

具体的同步过程包括：

1. RenderNode 树的传递：主线程在 draw 过程中构建的 RenderNode 树（包含 DisplayList）会被传递给 RenderThread
2. 属性同步：View 的变换矩阵、透明度、裁剪区域等属性会一并同步
3. 资源共享：纹理、Path、Paint 等绘制资源在两个线程之间建立共享机制
4. 渲染状态传递：当前帧需要的渲染状态信息传递给 RenderThread

这个同步过程是 Android 硬件加速渲染的核心，它实现了 UI Thread 专注于逻辑处理，RenderThread 专注于渲染的分工模式。

渲染线程的核心实现在 libhwui 库里面，其代码位于 frameworks/base/libs/hwui

RenderThread 与 BlastBufferQueue 的交互流程

RenderThread 接收到同步的 DisplayList 后，开始真正的渲染工作，这个过程中会与 BlastBufferQueue 进行密切的交互：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

// frameworks/base/libs/hwui/renderthread/CanvasContext.cpp
// Android 16 最新的 RenderThread 渲染流程
void CanvasContext::draw() {
    SkRect dirty;
    mDamageAccumulator.finish(&dirty);

    // 1. 从 BlastBufferQueue 获取可用的 Buffer
    ANativeWindowBuffer* buffer;
    int fenceFd;
    status_t result = mNativeSurface->dequeueBuffer(&buffer, &fenceFd);
    if (result != OK) {
        ALOGW("Failed to dequeue buffer: %s (%d)", strerror(-result), result);
        return;
    }

    // 2. 设置渲染目标并绑定 Buffer
    mRenderPipeline->onDequeueBuffer(buffer);

    // 3. 执行 GPU 渲染命令，包括所有 RenderNode 的绘制
    bool drew = mRenderPipeline->draw(frame, windowDirty, dirty, mLightGeometry,
                         &mLayerUpdateQueue, mContentDrawBounds, mOpaque,
                         mLightInfo, mRenderNodes, &(profiler()));

    // 4. 完成渲染后，提交 Buffer（可能 unsignaled）
    if (drew) {
        // GPU 异步渲染，获取 presentFence（可能未 signal）
        int presentFence = mRenderPipeline->flush();

        // 5. 直接提交 Buffer 到队列（无需等待 GPU 完成），并将 presentFence 传递给消费者
        // presentFence 是一个同步锁，由 GPU 在完成渲染时解开。根据系统配置（latch_unsignaled），SurfaceFlinger 可能会等待这个 fence，也可能在 fence 未 signaled 时就提前开始合成工作。
        result = mNativeSurface->queueBuffer(buffer, presentFence);

        // 6. 触发 transaction，批量提交到 SurfaceFlinger
        // SurfaceFlinger 将根据 latch_unsignaled 策略决定是否接受
        if (mBlastBufferQueue != nullptr) {
            mBlastBufferQueue->flushTransaction();
        }
    } else {
        // 如果没有绘制内容，直接取消 Buffer
        mNativeSurface->cancelBuffer(buffer, fenceFd);
    }
}

BlastBufferQueue 的关键特性：

1. App 端管理：不同于传统的 BufferQueue 由 SurfaceFlinger 创建，BlastBufferQueue 是由 App 端创建和管理
2. 减少同步等待：通过生产者-消费者模型，减少了 RenderThread 在 dequeueBuffer 时的等待时间
3. 高效的缓冲区轮转：支持更智能的缓冲区管理策略，特别适配高刷新率显示器
4. 异步提交：通过 transaction 机制异步地将完成的帧提交给 SurfaceFlinger
5. 支持 unsignaled buffer：配合 SurfaceFlinger 的 latch_unsignaled 策略，允许提交 GPU 尚未完成的 Buffer，进一步减少渲染延迟

关于 Latching Unsignaled Buffers 的深入探讨

现代 Android 系统对 presentFence 的处理有精细的控制，并非总是等待。这个机制被称为 **”Latching Unsignaled Buffers”**（捕获未就绪的缓冲区）。

• 传统模式: SurfaceFlinger 必须等待 App 的 presentFence 被 GPU signal 后，才能 “latch” (捕获) 这个 Buffer 进行合成。这保证了安全性，但增加了延迟。

• Latch Unsignaled 模式: 在此模式下，SurfaceFlinger 可以立即 latch 一个 GPU 尚未完成渲染的 Buffer（即 fence 未 signaled），并提前开始部分合成工作。当它需要真正使用这个 Buffer 的内容时，它才会在内部等待 presentFence。这通过流水线化进一步隐藏了 GPU 渲染的延迟，对降低游戏、视频等全屏应用的输入延迟至关重要。

控制开关与策略 (Android 13+):

这个行为可以通过系统属性 debug.sf.latch_unsignaled 进行全局调试，但更重要的是，它由一个名为 LatchUnsignaledConfig 的分层策略控制。一个典型的策略是 AutoSingleLayer：

• 当屏幕上只有单个图层更新时（如全屏游戏或视频），系统会自动启用 Latch Unsignaled 模式，因为此时没有复杂的图层依赖，风险最低，收益最大。
• 当有多个图层更新时，系统会回退到更安全的传统等待模式，以避免潜在的视觉错误。

因此，SurfaceFlinger 并非总是盲目等待 presentFence，而是根据精密的策略来决定是否“抢跑”，以在稳定性和极致性能之间取得平衡。

主线程和渲染线程的分工

主线程负责处理进程 Message、处理 Input 事件、处理 Animation 逻辑、处理 Measure、Layout、Draw ，更新 DisplayList ，但是不涉及与 SurfaceFlinger 直接打交道；渲染线程负责渲染相关的工作，包括与 BlastBufferQueue 的交互、GPU 渲染命令的执行，以及与 SurfaceFlinger 的最终交互。

当启动硬件加速后，在 Measure、Layout、Draw 的 Draw 这个环节，Android 使用 DisplayList 进行绘制而非直接使用 CPU 绘制每一帧。DisplayList 是一系列绘制操作的记录，抽象为 RenderNode 类，这样间接的进行绘制操作的优点如下

1. DisplayList 可以按需多次绘制而无须同业务逻辑交互
2. 特定的绘制操作（如 translation、scale 等）可以作用于整个 DisplayList 而无须重新分发绘制操作
3. 当知晓了所有绘制操作后，可以针对其进行优化：例如，所有的文本可以一起进行绘制一次
4. 可以将对 DisplayList 的处理转移至另一个线程（也就是 RenderThread）
5. 主线程在 sync 结束后可以
