一个典型支付系统的设计与实现

浏览:8010次出处信息

由于公司业务需要，花两周时间实现了一个小型的支付系统，麻雀虽小五脏俱全，各种必须的模块如账户加锁，事务性保证，流水对帐等都是有完整实现的，整个开发过程中有很多经验积累，再加上在网上搜索了一下，大部分都是些研究性的论文，对实际使用价值不大，所以这次特意拿出来和大家分享一下。

这个系统可以用作小型支付系统，也可以用做第三方应用接入开放平台时的支付流水系统。

原来的需求比较负责，我简化一点说:

对每个应用，对外需要提供获取余额，支付设备，充值等接口
后台有程序，每月一号进行清算
账户可以被冻结
需要记录每一次操作的流水，每天的流水都要和发起方进行对账

针对上面的需求，我们设置如下数据库:

CREATE TABLE `app_margin`.`tb_status` (
    `appid` int(10) UNSIGNED NOT NULL,
    `freeze` int(10) NOT NULL DEFAULT 0,
    `create_time` datetime NOT NULL,
    `change_time` datetime NOT NULL,

    PRIMARY KEY (`appid`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_account_earn` (
    `appid` int(10) UNSIGNED NOT NULL,
    `create_time` datetime NOT NULL,
    `balance` bigint(20) NOT NULL,
    `change_time` datetime NOT NULL,
    `seqid` int(10) NOT NULL DEFAULT 500000000,

    PRIMARY KEY (`appid`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_bill` (
    `id` int AUTO_INCREMENT NOT NULL,
    `bill_id` int(10) NOT NULL,
    `amt` bigint(20) NOT NULL,
    `bill_info` text,

    `bill_user` char(128),
    `bill_time` datetime NOT NULL,
    `bill_type` int(10) NOT NULL,
    `bill_channel` int(10) NOT NULL,
    `bill_ret` int(10) NOT NULL,

    `appid` int(10) UNSIGNED NOT NULL,
    `old_balance` bigint(20) NOT NULL,
    `price_info` text,

    `src_ip` char(128),

    PRIMARY KEY (`id`),
    UNIQUE KEY `unique_bill` (`bill_id`,`bill_channel`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_assign` (
    `id` int AUTO_INCREMENT NOT NULL,
    `assign_time` datetime NOT NULL,

    PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_price` (
    `name` char(128) NOT NULL,
    `price` int(10) NOT NULL,
    `info` text NOT NULL,

    PRIMARY KEY (`name`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_applock` (
    `appid` int(10) UNSIGNED NOT NULL,
    `lock_mode` int(10) NOT NULL DEFAULT 0,
    `change_time` datetime NOT NULL,

    PRIMARY KEY (`appid`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

INSERT `app_margin`.`tb_assign` (`id`,`assign_time`) VALUES (100000000,now());

详细解释如下:

tb_status 应用的状态表。负责账户是否被冻结，账户的类型是什么(真实的需求是应用可能有两种账户，这里为简单所以没有列出)
appid 应用id
freeze 是否冻结
create_time 创建时间
change_time 最后一次修改时间
tb_account_earn 应用的账户余额表
appid 应用id
balance 余额(单位为分，不要用小数存储，因为小数本身不精确；另外php要在64位机下才能支持bigint)
create_time 创建时间
change_time 最后一次修改时间
seqid 操作序列号(防并发，每次update都会+1)
tb_assign 分配流水id的表，tb_bill的bill_id必须是有tb_assign分配的
id 自增id
create_time 创建时间
tb_bill 流水表。负责记录每一条操作流水，这里的bill_id不是主键，因为同一个bill_id可能会有支付和回滚两条流水
id 自增序列号
bill_id 流水号
amt 操作的金额(这个是要区别正负的，主要是为了select all的时候可以直接计算出某段时间的金额变化)
bill_info 操作的详细信息，比如3台webserver，2台db
bill_user 操作用户
bill_time 流水时间
bill_type 流水类型，区分是加钱还是减钱
bill_channel 流水来源，如充值，支付，回滚，结算还是其他
bill_ret 流水的返回码，包括未处理、成功、失败，这里的逻辑会在后面讲解
appid 应用id
old_balance 操作发生前的账户余额
price_info 记录操作发生时，记录被支付物品的单价
src_ip 客户端ip
tb_price 单价表，记录了机器的单价
name 机器唯一标识
price 价格
info 描述
tb_applock 锁定表，这是为了避免并发对某一个应用进行写操作设计的，具体的代码会在后面展示
appid 应用id
lock_mode 锁定状态。为0则为锁定，为1则为锁定
change_time 最后一次修改时间

OK，库表设计出来之后，我们就来看一下最典型的几个操作.

一. 支付操作

我这里只列出了我目前实现的方式，可能不是最好的，但应该是最经济又满足需求的。

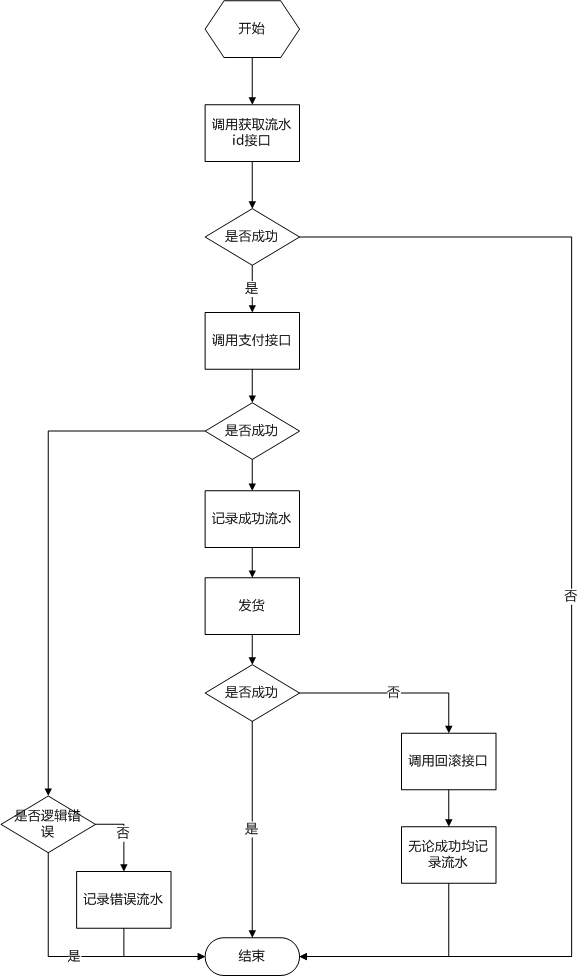

先说调用方这里，逻辑如下:

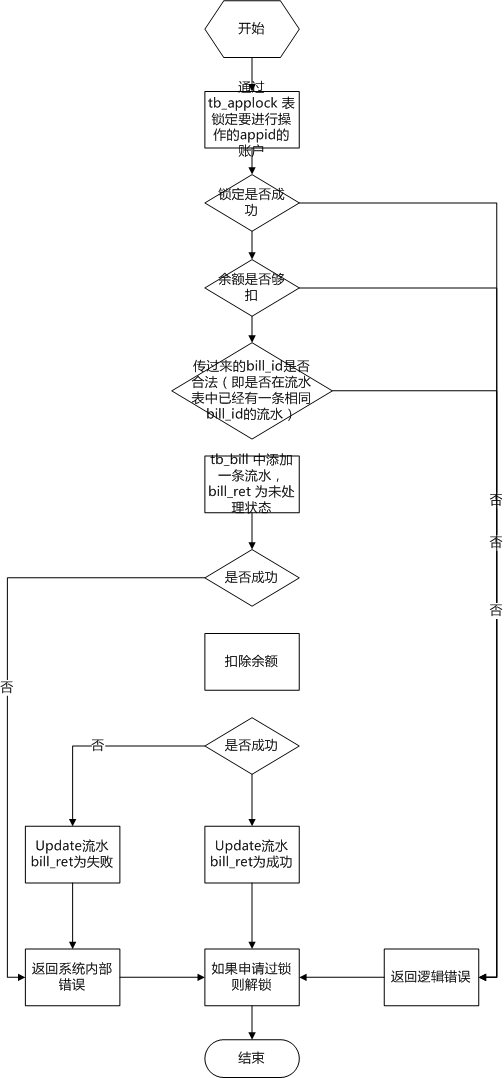

然后对应的支付系统内部逻辑如下(只列出支付操作，回滚逻辑差不多，流水检查是要检查对应的支付流水是否存在):

常用的错误返回码可能如下就足够了:

$g_site_error = array(
    -1 => '服务器繁忙',
    -2 => '数据库读取错误',
    -3 => '数据库写入错误',

    0 => '成功',

    1 => '没有数据',
    2 => '没有权限',
    3 => '余额不足',
    4 => '账户被冻结',
    5 => '账户被锁定',
    6 => '参数错误',
);

对于大于0的错误都算是逻辑错误，执行支付操作，调用方是不用记录流水的。因为账户并没有发生任何改变。
对于小于0的错误是系统内部错误，因为不知道是否发生了数据更改，所以调用方和支付系统都要记录流水。
对于等于0的返回，代表成功，两边也肯定要记录流水。

而在支付系统内部，之所以采用先写入流水，再进行账户更新的方式也是有原因的，简单来说就是尽量避免丢失流水。

最后总结一下，这种先扣钱，再发货，出问题再回滚的方式是一种模式；还有一种是先预扣，后发货，没有出问题则调用支付确认来扣款，出了问题就调用支付回滚来取消，如果预扣之后很长时间不做任何确认，那么金额会自动回滚。

二. 账户锁定的实现

这里利用了数据库的加锁机制，具体逻辑就不说了，代码如下:

class AppLock
{
    function __construct($appid)
    {
        $this->m_appid = $appid;
        //初始化数据
        $this->get();
    }

    function __destruct()
    {
        $this->free();
    }


    public function alloc()
    {
        if ($this->m_bGot == true)
        {
            return true;
        }

        $this->repairData();

        $appid = $this->m_appid;
        $ret = $this->update($appid,APPLOCK_MODE_FREE,APPLOCK_MODE_ALLOC);
        if ($ret === false)
        {
            app_error_log("applock alloc fail");
            return false;
        }
        if ($ret <= 0)
        {
            app_error_log("applock alloc fail,affected_rows:$ret");
            return false;
        }
        $this->m_bGot = true;
        return true;
    }

    public function free()
    {
        if ($this->m_bGot != true)
        {
            return true;
        }

        $appid = $this->m_appid;
        $ret = $this->update($appid,APPLOCK_MODE_ALLOC,APPLOCK_MODE_FREE);
        if ($ret === false)
        {
            app_error_log("applock free fail");
            return false;
        }
        if ($ret <= 0)
        {
            app_error_log("applock free fail,affected_rows:$ret");
            return false;
        }
        $this->m_bGot = false;
        return true;
    }

    function repairData()
    {
        $db = APP_DB();

        $appid = $this->m_appid;

        $now = time();

        $need_time = $now - APPLOCK_REPAIR_SECS;

        $str_need_time = date("Y-m-d H:i:s", $need_time);

        $db->where("appid",$appid);
        $db->where("lock_mode",APPLOCK_MODE_ALLOC);
        $db->where("change_time <=",$str_need_time);

        $db->set("lock_mode",APPLOCK_MODE_FREE);
        $db->set("change_time","NOW()",false);

        $ret = $db->update(TB_APPLOCK);
        if ($ret === false)
        {
            app_error_log("repair applock error,appid:$appid");
            return false;
        }
        return true;
    }

    private function get()
    {
        $db = APP_DB();

        $appid = $this->m_appid;

        $db->where('appid', $appid);

        $query = $db->get(TB_APPLOCK);

        if ($query === false)
        {
            app_error_log("AppLock get fail.appid:$appid");
            return false;
        }

        if (count($query->result_array()) <= 0)
        {
            $applock_data = array(
                'appid'=>$appid,
                'lock_mode'=>APPLOCK_MODE_FREE,
            );
            $db->set('change_time','NOW()',false);
            $ret = $db->insert(TB_APPLOCK, $applock_data);
            if ($ret === false)
            {
                app_error_log("applock insert fail:$appid");
                return false;
            }

            //重新获取数据
            $db->where('appid', $appid);
            $query = $db->get(TB_APPLOCK);

            if ($query === false)
            {
                app_error_log("AppLock get fail.appid:$appid");
                return false;
            }
            if (count($query->result_array()) <= 0)
            {
                app_error_log("AppLock not data,appid:$appid");
                return false;
            }
        }
        $applock_data = $query->row_array();
        return $applock_data;
    }

    private function update($appid,$old_lock_mode,$new_lock_mode)
    {
        $db = APP_DB();

        $db->where('appid',$appid);
        $db->where('lock_mode',$old_lock_mode);

        $db->set('lock_mode',$new_lock_mode);
        $db->set('change_time','NOW()',false);

        $ret = $db->update(TB_APPLOCK);
        if ($ret === false)
        {
            app_error_log("update applock error,appid:$appid,old_lock_mode:$old_lock_mode,new_lock_mode:$new_lock_mode");
            return false;
        }
        return $db->affected_rows();
    }

    //是否获取到了锁
    public $m_bGot = false;

    public $m_appid;
}

为了防止死锁的问题，获取锁的逻辑中加入了超时时间的判断，大家看代码应该就能看懂

三. 对帐逻辑

如果按照上面的系统来设计，那么对帐的时候，只要对一下两边成功(即bill_ret=0)的流水即可，如果完全一致那么账户应该是没有问题的，如果不一致，那就要去查问题了。

关于保证账户正确性这里，也有同事跟我说，之前在公司做的时候，是采取只要有任何写操作之前，都先取一下流水表中所有的流水记录，将amt的值累加起来，看得到的结果是否和余额相同。如果不相同应该就是出问题了。

1	select sum(amt) from tb_bill where appid=1;

所以这也是为什么我在流水表中，amt字段是要区分正负的原因。
