在Android的设计过程中，为了适配不同的手机分辨率，图片大多需要拉伸或者压缩，这样就出现了可以任意调整大小的一种图片格式“.9.png”。这种图片是用于Android开发的一种特殊的图片格式，它的好处在于可以用简单的方式把一张图片中哪些区域可以拉伸，哪些区域不可以拉伸设定好，同时可以把显示内容区域的位置标示清楚。

   本文结合一些具体的例子来看下.9.png的具体用法。

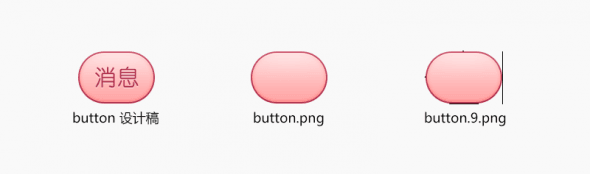

   首先看下普通的.png资源与.9.png的资源区别：

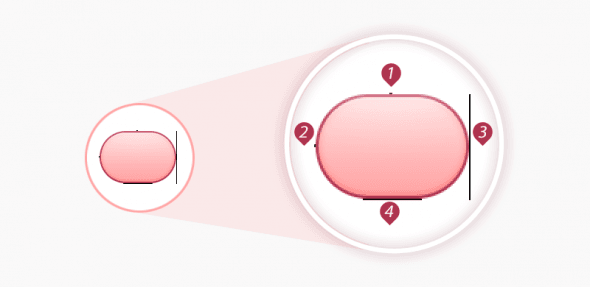

   普通的png资源就不多介绍了，可以明显看到.9.png的外围是有一些黑色的线条的，那这些线条是用来做什么的呢？我们来看下放大的图像：

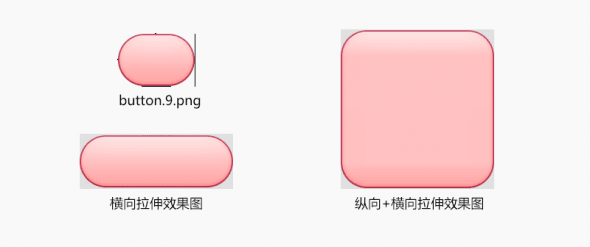

   放大后可以比较明显的看到上下左右分别有一个像素的黑色线段，这里分别标注了序号。简单来说，序号1和2标识了可以拉伸的区域，序号3和4标识了内容区域。当设定了按钮实际应用的宽和高之后，横向会拉伸1区域的像素，纵向会拉伸2区域的像素。如下图：

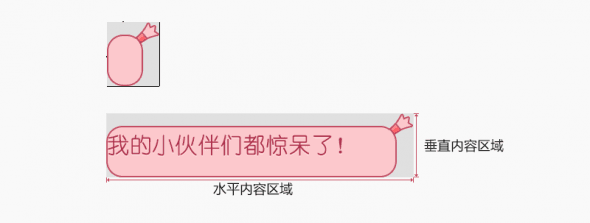

   拉伸的含义应该比较容易理解，但是内容区域的标注有什么意义呢？我们来看下图：

   这里程序设置的文字垂直居中，水平居左的对齐方式。对齐方式是没有问题的，但是对于这种大圆角同时又有些不规则边框的的图形来说，错误的标注方式会让排版看起来很混乱。所以我们需要修正内容区域的线段位置和长度。

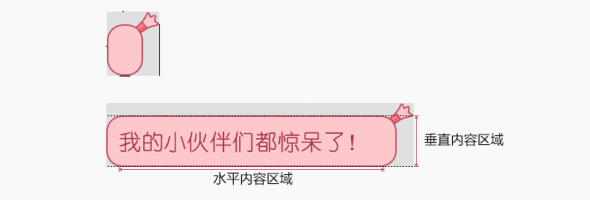

   把横向的内容区域缩短到圆角以内，纵向的内容区域控制在输入框的高度以内，这样文字就可以正常显示了。

   这里还有一种特殊情况，就是本身是.9.png的资源，但是在修改过程中你希望这张.9.png不能被拉伸(在做皮肤的情况中有可能会遇到)，那怎么办呢？只要把拉伸区域的点点在透明像素的地方就可以了，这样拉伸的时候会拉伸透明部分的像素，而不会拉伸图像本身。如下图:

   大家可以看到拉伸区域的黑点是可以不连续的。

   说了半天.9.png的用法，那.9.png如何输出呢？有很多种方式可以输出.9.png，比如说用draw9patch.bat这个工具，或者简单一点，用photoshop直接输出。输出的方式是先输出普通的png资源，然后扩大画布大小，上下左右各空出一个像素，再用一个像素的铅笔工具(颜色选择纯黑色)，上下左右分别画点就可以了，保存的时候注意把后缀修改为.9.png。

   有两点需要特别注意下：

   1.最外围的一圈像素必须要么是纯黑色，要么是透明，一点点的半透明的像素都不可以有，比如说99%的黑色或者是1%的投影都不可以有;

   2.文件的后缀名必须是.9.png，不能是.png或者是.9.png.png，这样的命名都会导致编译失败。
